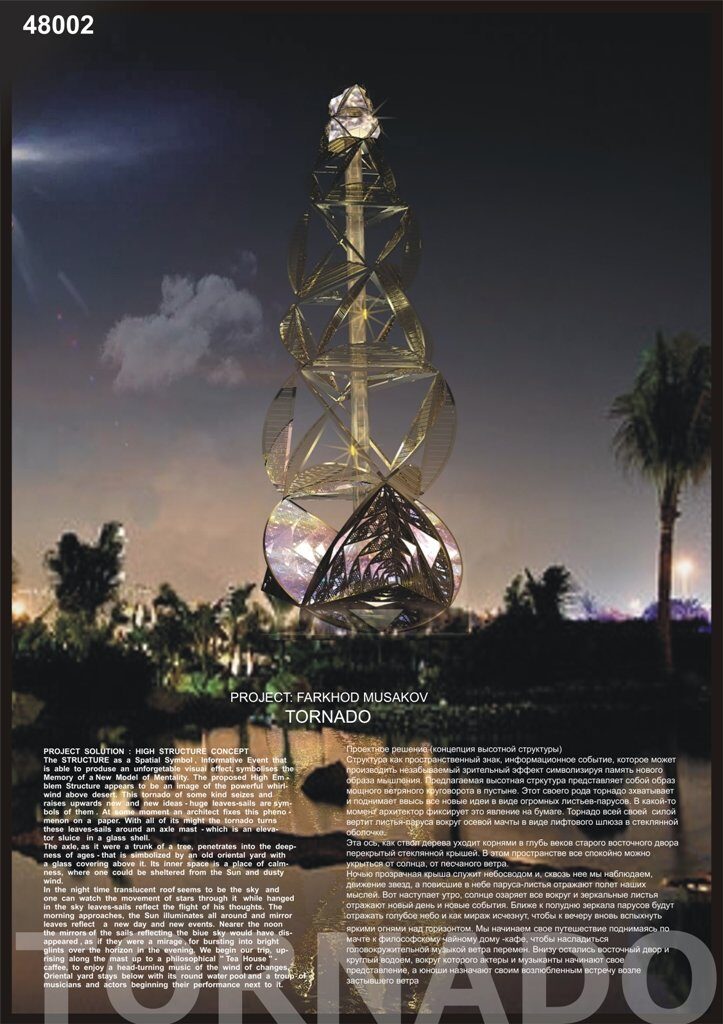

Проект высотный символ Дубая - конкурс по строительству башни-эмблемы в парке Заабель 2009г. (Zabeel Park) в Дубаи. Парк Забеель (Zabeel Park) находится в центре города Дубаи в непосредственной близости от главной транспортной артерии города Шейх Зайед Роуд и является уникальным местом для проведения культурно-развлекательных, инновационных, туристических программ. Находясь в стороне от скоростных транспортных потоков, Парк Забиль (Zabeel Park) является местом пешеходного передвижения людей, где каждый может оценить красоту местного ландшафта, архитектуру малых форм, искусственного озера, а также провести свой досуг в кафе и ресторанах, спортивных площадках.

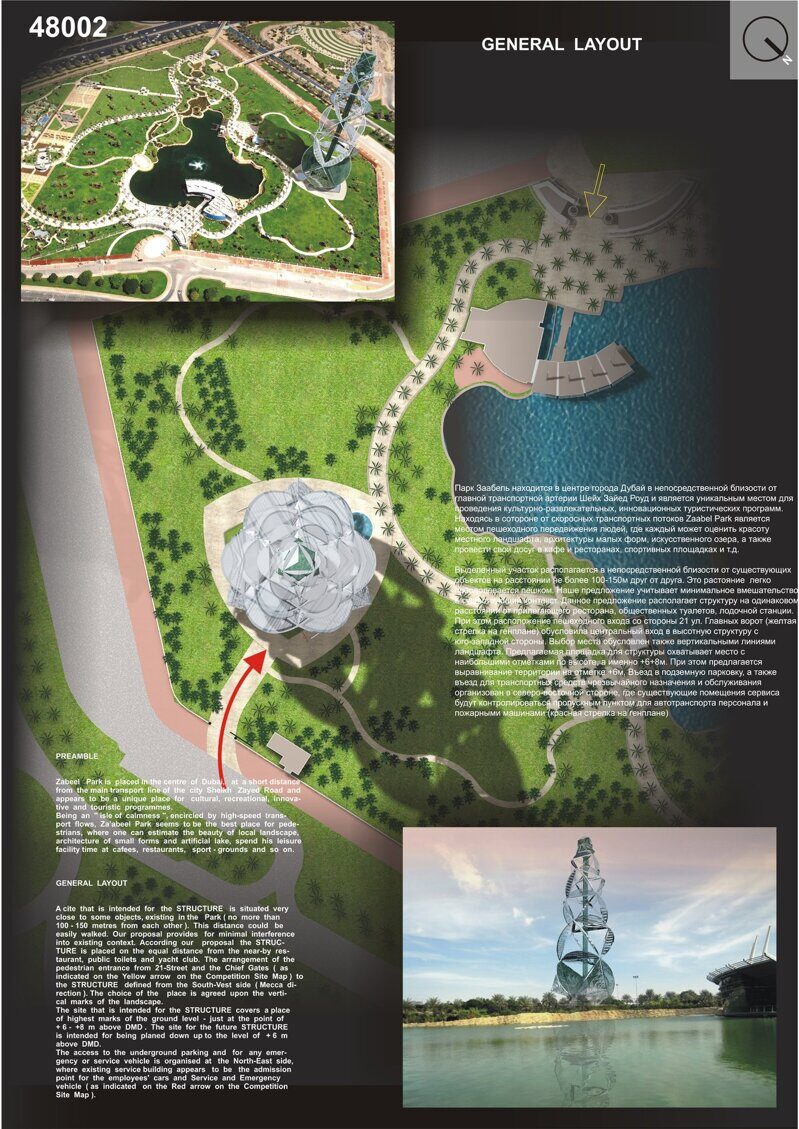

Выделенный участок располагается в непосредственной близости от существующих объектов на расстоянии не более 100 – 150 м. друг от друга. Это расстояние легко преодолевается пешком. Наше предложение учитывает минимальное вмешательство в существующий контекст. Данное предложение располагает структуру на одинаковом расстоянии от прилегающего ресторана, общественных туалетов, лодочной станции. При этом расположение пешеходного входа со стороны 21 ул. Главных ворот (желтая стрелка на генплане) обусловила центральный вход в высотную структуру с юго-западной стороны. Выбор места обусловлен также вертикальными линиями ландшафта. Предлагаемая площадка для структуры охватывает место с наибольшими отметками по высоте, а именно +6+8м. При этом предлагается выравнивание территории на отметке +6м. Въезд в подземную парковку, а также въезд для транспортных средств чрезвычайного назначения и обслуживания организован в северо-восточной стороне, где существующие помещения сервиса будут контр. пропускным пунктом для автотранспорта персонал и пожарнымимашинами (красная стрелка на генплане).
Проектное решение (конструкция).

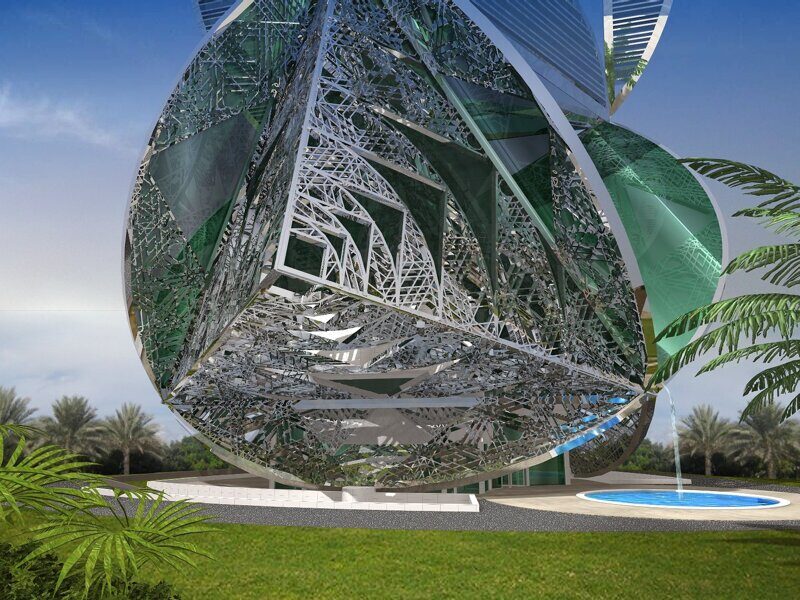

Основанием структуры служит треугольное в плане пирамида. Это основание возвышается над землей на отметке 8,2. Окружности в которые вписаны стороны пирамиды касаются земли на отметке -0.15. Таким образом стальная пространственная треугольная рама, которая состоит из трубы квадратного сечения более одного метра. Кровля одновременно является внешней стеной подиума, состоит из независимой стеклянной оболочки, которая выполняет несколько задач: теплозащита, защита от прямого солнечного света и декоративную (днем она пропускает свет во внутрь, а ночью светиться изнутри). С внутренней стороны кровлю поддерживает стальные ребра жесткости (пластины высотой 1м) в виде восточного орнамента, также они служат для солнцезащиты. К стальным трубчатым конструкциям с внешней стороны крепятся дополнительные консольные стальные ребра. Они консольно выдерживают нагрузки от помещений 2-ого этажа (конференц-зала на 100 чел, детской библиотеки – медиотеки, а также лектории и худ. студии). Паруса – листья в виде полуокружностей также крепятся к основной конструкции и являются единым целым. Они сквозные и крепятся параллельно друг к другу через каждые 1м, при этом располагаются строго горизонтально. Материалы этих панелей состоят из композитных материалов, легких и прочных, применяемых в авиации (GLARE), нижняя поверхность покрыта никелем или др. материалом, имитирующим зеркальное отражение.
